Dans le cadre de la gestion des réseaux informatiques, il n’est pas rare de se retrouver face à une pénurie de prises réseaux. Cette situation peut être particulièrement problématique dans des environnements où chaque poste de travail a besoin d’une connexion réseau stable. Dans le cas de notre problématique, la solution la plus efficace et la moins onéreuse a été d’utiliser des éclateurs (ou dédoubleurs) RJ45 qui supportent également le Power over Ethernet (PoE). Voici un article détaillé sur la problématique rencontrée et la solution mise en place.
Table of Contents
Problématique
Contexte
Nous avons des bureaux où chaque poste de travail nécessite une connexion réseau filaire. Cependant, nous n’avons qu’une seule prise réseau disponible pour deux personnes, ce qui crée un goulot d’étranglement. De plus, certains de nos périphériques nécessitent une alimentation via Power over Ethernet (PoE).
Défis
- Nombre insuffisant de prises réseaux : Une seule prise réseau pour deux personnes n’est pas suffisant.
- Besoin de PoE : Certains périphériques comme les téléphones VoIP et les points d’accès Wi-Fi nécessitent une alimentation via PoE.
- Maintien de la performance réseau : Assurer que la solution n’impacte pas négativement les performances réseau.
Solution Proposée
Utilisation de Dédoubleurs RJ45 (MYWA-04)
Un dédoubleur RJ45, également appelé éclateur, permet de diviser une seule connexion Ethernet en deux connexions distinctes de 10/100 Mbps en utilisant les brins non utilisés dans un câble Ethernet standard.
Pourquoi le PoE Fonctionne avec cette Solution
Les normes PoE (IEEE 802.3af et IEEE 802.3at) permettent de transmettre à la fois la puissance et les données sur les mêmes paires de fils. En utilisant le Mode A, les mêmes paires de fils qui transportent les données (1-2 et 3-6) sont également utilisées pour transmettre l’alimentation électrique. Voici pourquoi cela fonctionne :
- Mode A : Dans cette configuration, les paires 1-2 et 3-6 sont utilisées à la fois pour les données et l’alimentation. Cela signifie que même lorsque ces paires de fils sont divisées par le dédoubleur, elles continuent de transporter les deux types de signal.
- Compatibilité des équipements : Tant que les équipements réseau et les périphériques sont compatibles avec le Mode A de la norme PoE, ils peuvent recevoir l’alimentation et les données sur les mêmes paires de fils.
Explication du Schéma de Câblage

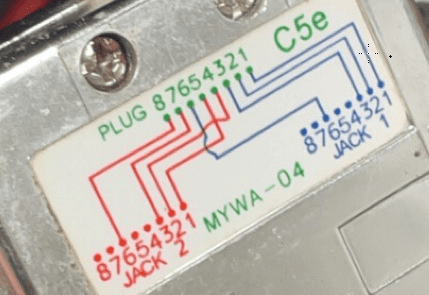

Le schéma de câblage de l’éclateur montre comment les 8 brins du câble Ethernet sont divisés entre les deux prises (Jack 1 et Jack 2) :
- Jack 1 (Bleu) :
- Pins 1, 2, 3, 6 de Plug 87654321 sont connectés à Pins 1, 2, 3, 6 de Jack 1.
- Ces paires de fils sont utilisées pour la transmission de données et l’alimentation en PoE.
- Jack 2 (Rouge) :
- Pins 4, 5, 7, 8 de Plug 87654321 sont connectés à Pins 1, 2, 3, 6 de Jack 2.
- Ces paires de fils sont également utilisées pour la transmission de données et l’alimentation en PoE.
Fonctionnement du PoE
Mode A (IEEE 802.3af/at)
- En Mode A, les paires de fils 1-2 et 3-6 transportent à la fois les données et l’alimentation.
- Le schéma de câblage de l’éclateur montre que les paires de fils 1-2 (orange/blanc orange) et 3-6 (vert/blanc vert) sont utilisées pour la connexion de Jack 1.
- Pour Jack 2, les paires de fils 4-5 (bleu/blanc bleu) et 7-8 (marron/blanc marron) sont réassignées à Pins 1, 2, 3, 6, ce qui est typique pour une connexion de données et de PoE.
Compatibilité et Transmission de PoE
L’éclateur fonctionne bien avec le PoE car :
- Division Correcte des Paires :
- L’éclateur divise les paires de fils de manière à ce que chaque jack utilise des paires dédiées pour la transmission de données et l’alimentation PoE.
- Jack 1 utilise les paires 1-2 et 3-6, tandis que Jack 2 utilise les paires 4-5 et 7-8 réassignées à 1-2 et 3-6.
- Respect des Normes PoE :
- Les périphériques PoE peuvent recevoir l’alimentation sur les paires de fils 1-2 et 3-6. L’éclateur réassignant les fils permet aux deux prises de recevoir l’alimentation et les données correctement.
- Tant que les équipements sont compatibles avec la réassignation des fils, ils peuvent recevoir l’alimentation PoE sans problème.
Mise en Place de la Solution
Matériel Nécessaire
- Dédoubleurs RJ45 : Deux éclateurs (un pour chaque extrémité du câble Ethernet) – coût approximatif : 10-20 EUR pour un pack de deux.
- Câbles Ethernet : Cat5e ou Cat6 pour assurer une bonne qualité de connexion – coût approximatif : 5-10 EUR par câble.
Étapes de Réalisation
Installation des dédoubleurs :
- Branchez un dédoubleur RJ45 à la prise murale.
- Branchez deux câbles Ethernet courts aux deux ports du dédoubleur.
Connexion des périphériques :
- Connectez les câbles Ethernet courts directement aux périphériques (PC1 et PC2).
Configuration côté baie de brassage :
- Branchez un autre dédoubleur RJ45 au niveau de la baie de brassage.
- Connectez les deux câbles Ethernet du dédoubleur aux ports du switch PoE.
Estimation des Coûts
Solution avec Dédoubleurs RJ45
- Dédoubleurs RJ45 : 5-10 EUR pour un pack de deux.
- Câbles Ethernet : 10-20 EUR pour deux câbles.
Résultats Obtenus
Fonctionnement Impeccable
Après l’installation, les deux ports du dédoubleur fonctionnaient parfaitement, y compris la transmission des données et l’alimentation PoE. Voici les principaux points de réussite :
- Connexion réseau stable : Les deux postes de travail avaient une connexion réseau stable sans aucune interruption.
- Alimentation PoE fonctionnelle : Les périphériques nécessitant une alimentation PoE étaient correctement alimentés.
Performance Réseau
La solution mise en place n’a pas impacté négativement les performances réseau. Les périphériques ont continué à fonctionner avec une vitesse de connexion de 100 Mbps, ce qui est suffisant pour la plupart des applications de bureau.
Autres Solutions Éventuelles
Bien que l’utilisation de dédoubleurs RJ45 soit une solution efficace et économique, il existe d’autres options pour résoudre le problème de prises réseaux insuffisantes, bien que souvent plus onéreuses :
1. Utilisation de CPL (Courants Porteurs en Ligne)
Les adaptateurs CPL utilisent le câblage électrique existant pour transmettre les données réseau. Ils sont une alternative pratique, surtout dans des environnements où il est difficile de tirer de nouveaux câbles Ethernet. Cependant, cette solution nécessite également l’achat d’un injecteur PoE pour alimenter les périphériques compatibles PoE. Il est également important de noter que les adaptateurs CPL ne fonctionnent pas bien avec des prises ondulées (prises sur des circuits protégés par un onduleur) et peuvent être affectés par les interférences électriques.
- Coût approximatif : 50-100 EUR par paire d’adaptateurs.
- Coût approximatif pour un injecteur PoE : 30-50 EUR.
2. MicroSwitch
Un microSwitch compatible POE est un petit switch réseau qui peut être placé directement sur un bureau ou dans un petit espace pour fournir plusieurs ports Ethernet supplémentaires.
- Coût approximatif : 30-80 EUR pour un microSwitch.
3. Hub PoE
Un hub PoE permet de distribuer à la fois les données et l’alimentation PoE à plusieurs périphériques.
- Coût approximatif : 60-150 EUR selon le modèle et le nombre de ports.
4. Borne Wi-Fi et Dongles Wi-Fi
Une borne Wi-Fi peut être utilisée pour fournir une connectivité sans fil à plusieurs appareils. Cependant, chaque ordinateur doit être équipé d’un dongle Wi-Fi s’il n’a pas de carte Wi-Fi intégrée, ce qui augmente les coûts. De plus, cette solution ne résout pas le problème de la fourniture de l’alimentation PoE aux périphériques nécessitant une telle alimentation.
- Coût approximatif pour une borne Wi-Fi : 50-100 EUR.
- Coût approximatif par dongle Wi-Fi : 10-30 EUR.
- Total pour 2 ordinateurs : 70-160 EUR pour la borne et les dongles.
En outre, l’utilisation d’une borne Wi-Fi et de dongles Wi-Fi ne permet pas d’alimenter les périphériques compatibles PoE, tels que les téléphones VoIP et les points d’accès Wi-Fi, qui nécessitent une alimentation via le câble Ethernet. Cela limite l’efficacité de cette solution dans des environnements où le PoE est essentiel.
Faire Soi-même son Éclateur RJ45
Pour ceux qui sont à l’aise avec le bricolage, il est possible de fabriquer soi-même des dédoubleurs RJ45, ce qui peut réduire encore plus les coûts :
Matériel Nécessaire
- Connecteurs RJ45 : Coût approximatif : 5-10 EUR pour un pack de 10.
- Pince à sertir : Coût approximatif : 10-20 EUR.
- Câble Ethernet en vrac : Coût approximatif : 20-30 EUR pour 50 mètres.
Étapes
- Dénudez le câble Ethernet pour exposer les 8 brins internes.
- Séparez les brins en deux groupes de 4 pour chaque connexion.
- Insérez les brins dans les connecteurs RJ45 en suivant le schéma de câblage approprié (Mode A pour PoE). Vous pouvez utiliser n’importe quel code couleur standard (T568A ou T568B) tant que les deux extrémités du câble suivent le même code.
- Utilisez la pince à sertir pour fixer les connecteurs RJ45.
Conclusion
L’utilisation des dédoubleurs RJ45 s’est avérée être une solution pratique et efficace pour résoudre la problématique de prises réseaux insuffisantes tout en maintenant la compatibilité PoE. Cette approche permet de maximiser l’utilisation des ressources réseau disponibles sans nécessiter d’importants investissements en infrastructure. Cependant, pour des environnements nécessitant des solutions plus robustes ou évolutives, des alternatives comme le CPL, les microSwitchs, les hubs PoE ou les solutions Wi-Fi peuvent être envisagées, bien qu’elles puissent être plus coûteuses. Bien évidemment, la solution idéale reste encore d’installer de nouvelles prises réseaux.
Conseils pour l’Implémentation
- Utilisez des dédoubleurs de bonne qualité : Assurez-vous que les dédoubleurs que vous utilisez sont compatibles avec PoE.
- Vérifiez la compatibilité de vos équipements : Tous les équipements doivent être compatibles avec la configuration en Mode A pour PoE.
- Surveillez votre réseau : Utilisez des outils de surveillance pour vérifier la stabilité et la performance de votre réseau.
Références
- Normes PoE : IEEE 802.3af, IEEE 802.3at
- Câblage Ethernet : Cat5e, Cat6
Ce cas pratique montre comment une solution simple et abordable peut résoudre des problèmes courants de connectivité réseau dans un environnement de bureau. Si vous rencontrez des problèmes similaires, envisagez d’utiliser des dédoubleurs RJ45 compatibles PoE pour maximiser vos ressources réseau.
